Akem ti X65 iti Moderno a Disenyo ti Tubo

Iti uneg ti pamilia ti API 5L, .X65masansan a mapili no kayat dagiti disenio ti nangatngato a presion ti panagpataray ken atiddog-distansia a panagipatulod, ngem kasapulan pay laeng ti grado a mabalin a mai-welding ken maipasdek a sieepisiente iti lugar. Daytoy ket nasaknap a naikeddeng para kadagiti linia ti puon ti krudo ken gas, dagiti tubo ti panageksport iti aplaya, dagiti rehional a gas a lubong ken dagiti nangato-presion nga ulo ti estasion a sadiay ti X52/X60 ket agbalin a nairut kadagiti panagsukimat ti kapuskol ti diding-, bayat a ti X70/X80 ket manginayon koma ti saan a kasapulan a material ken ti kinarikut ti panag-welding.

Apaman a napili ti X65, ti sumaganad a pangngeddeng ket kadawyan a tiporma ti produkto: ERW/HFW, LSAW/SAWL wenno SSAW/SAWH. Dayta a panagpili ket agpannuray no kasano a maibangon ti linia - diretso nga onshore spreads, kalsada/karayan a panagballasiw, narabaw-danum S-lay wenno nauneg-danum J-lay - ken kadagiti akinruar ken akin-uneg a sistema ti kalupkop a kasapulan para iti serbisio.

Depinasion ti Pagalagadan ken Grado (API 5L / ISO 3183) .

Ti gradoX65ket nadepinar itiAPI nga 5L(asideg a naitunos itiISO 3183 nga), ti kangrunaan a pagalagadan para iti awan ti panagdadait ken na-welding a tubo ti linia a maus-usar kadagiti sistema ti transportasion ti tubo para iti industria ti lana ken gas. Dagiti pannakaituding a kas ti "X65M" wenno "X65Q" ket mangipakita agpadpada ti lebel ti pigsa ken ti kasasaad ti panagited:

X65 (PSL1) nga .– grado ti tubo ti linia ti baseline
X65M (PSL2) nga .– termo-mekanikal a naproseso, naparang-ay ti kinatibker
X65Q (PSL2) nga .– na-quenched ken tempered para iti makalikaguman unay a serbisio

Para kadagiti paset ti ruta a naibilang a kritikal - a kas dagiti sensitibo iti aglawlaw a panagballasiw kenserbisio iti baybaydagiti linia ti panagiruar - nga espesipikasion ket kadawyan nga awaganPSL2 nga X65gapu iti naing-inget a panangtengngelna iti kimika, mandatory toughness tests ken ad-adu a detalyado a dokumentasion. Ti awan ti panagdadait nga X65 ket ipalubos babaen ti pagalagadan, ngem dagiti dadakkel-diametro ken atiddog-distansia a tubo ket kadawyan a pilienna-welding nga X65tapno mabalanse ti kapasidad, kalidad ti weld ken gastos ti proyekto.

Mechanical Properties – No Ania ti Langa dagiti Numero

Iti sistema ti API 5L, .X65katupag ti naikeddeng a kabassitan a pigsa ti apit (SMYS) ti65,000 psi (≈ 450 MPa) nga .. Dayta a pateg ket mapan a diretso kadagiti pormula ti kapuskol ken presion ti diding-iti ASME B31.4, B31.8 ken dagiti kapada a kodigo.

Table 1 – Dagiti gagangay a kabassitan a mekanikal a tagikua (reperensia):

Grado	Lebel ti PSL	SMYS – Min. Apit (MPa) .	SMTS – Min. Pagguyod (MPa) .	Tipikal nga Panagpaatiddog (%) .
X52	PSL1 / PSL2 nga	Dakdakkel wenno kapada ti 360	Dakdakkel wenno kapada ti 455	≈ 21
X60	PSL1 / PSL2 nga	Dakdakkel wenno kapada ti 415	Dakdakkel wenno kapada ti 520	≈ 21
X65	PSL1 / PSL2 nga	Dakdakkel wenno kapada ti 450	Dakdakkel wenno kapada ti 535	≈ 20–22

Kadagiti kalkulasion ti disenio, ti SMYS ket naimultiplikar babaen ti maysa a banag ti disenio tapno mangted ti maipalubos a panagbannog ti hoop, ken daytoy ket kalpasanna ket mangikeddeng ti kangatuan a presion ti panagpataray.SMTSmangipaay ti kanayonan a margin a maibusor ti ultimo a pannakapaay no ti akin-uneg a presion ket naitipon iti panagkurba, dagiti epekto ti temperatura ken dagiti akinruar a karga.Panagpaatiddogket napateg bayat ti panagbangon ken panagpataray, gapu ta daytoy ket mangipakita no kasano a nasayaat ti panaganus ti tubo iti panagkurba ti tay-ak, panagtipon-ins, panagkarga iti likud ken napaut-panawen a panaggaraw ti daga nga awan ti panagbettak.

Para iti PSL2 X65, masansan nga ikeddeng dagiti dokumento ti proyektoDagiti panagsubok ti epekto ti Charpy V-notchiti naikeddeng a temperatura, ken, para kadagiti napuskol a diding wenno dagiti linia ti nababa-temperatura, .DWTT(drop-weight tear tests) tapno suportaran dagiti panangtingiting ti panangtengngel ti pannakaburak.

Kemikal a Komposision ti API 5L X65 (Na-welding a Tubo a Pokus) .

Tapno makadanon iti pigsa ti X65 a saan a narigat unay ti panag-welding, ti grado ket agpannuray iti natimbeng a kimika imbes a nangato unay a linaon ti alloy. Dagiti elemento ti karbon, manganese ken microalloying ket naurnos a sangsangkamaysa tapno makasangpet kadagiti target ti pigsa ken kinatibker, bayat a ti phosphorus ken asupre ket limitado tapno masalakniban ti panag-welding ken ti panagaramid ti HAZ.

Table 2 – Dagiti gagangay a sakop ti komposision para iti X65 a na-welding a tubo ti linia (dagiti pateg ti reperensia):

Lebel	Tipo ti Tubo	C max (%) .	Mn max (%) .	P max (%) .	S max (%) .	Dagiti Pakaammo
PSL1	Na-welding	0.26–0.28	agingga iti ~1.40	0.030	0.030	Cu, Ni, Cr, Mo masansan a tunggal maysa Basbassit wenno kapada ti 0.50 % .
PSL2	Na-welding	≈ 0.22–0.24	≈ 1.60–1.75	0.025	0.015	Naing-inget a P/S; dagup nga Nb+V+Ti limitado

Manipud iti panangmatmat ti inhenieria:

Karbon (C) .mangipaay ti pigsa ti batayan ngem masapul a pagtalinaeden iti lebel a mangtaginayon iti katupag ti karbon (CE) a maibagay iti field welding.
Manganese (Mn) nga .suportaranna agpadpada ti pigsa ken nababa-temperatura a kinatibker.
Posporo (P) ken asupre (S) .ket naikkat iti PSL2 tapno mapabassit ti brittle a kababalin, nangruna iti aglawlaw dagiti weld ken ti HAZ.
Niobio, vanadium ken titanio (Nb/V/Ti) .iti bassit a kaadu papintasen ti kadakkel ti bukbukel ken makatulong a mangpennek kadagiti kasapulan ti kinatibker para kadagiti ad-adda a makalikaguman a proyekto.

Para kadagiti nalamiis a rehion wenno serbisio iti baybay iti nauneg wenno nababa-temperatura a danum, dagiti espesipikasion ti proyekto ket mabalin a mangiyam-ammo kadagiti naing-inget a limitasion kadagiti dagup ti CE ken mikroalloy tapno mangted ti ekstra a margin para iti panag-welding ken panagtengngel ti pannakaburak.

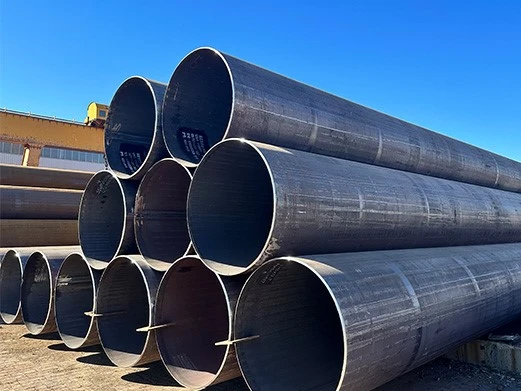

API 5L X65 welded line pipe stock pipes stacked in yard - octal pipe API 5L X65 LSAW longitudinal weld seam close up - octal pipe

Ruta ti Panagaramid para iti X65 Pipe

Iti pannakaipatungpal ti proyekto, ti diskusion ket saan a pulos a maipapan ti abstrakto nga "X65 nga asero", ngem maipapan tiX65 tubo nga inaramid babaen ti espesipiko a proseso, tunggal maysa ket addaan iti bukodna a sakop ti diametro, diding-kapuskol a kabaelan ken estruktura ti gastos.

ERW / HFW (Nangato-Masansan a Na-welding):

Napataud manipud iti napudot-nalukot a siklo a napisi, nabukel a nagtimbukel ken na-welding iti longitudinal a panagdait.
Gagangay para kadagiti babassit ken kalalainganna a diametro nga addaan iti kalalainganna a kapuskol ti diding kadagiti tubo ti daga ken tubo ti estasion.
Ti kalidad ti weld seam ket mamonitor babaen ti online NDT; para kadagiti proyekto ti PSL2, ti lokal a post-weld heat treatment iti weld ken HAZ ket mabalin a maikeddeng.

LSAW / SAWL (Longitudinal nga SAW): .

Naaramid manipud iti plato nga agus-usar iti UOE wenno JCO forming, a sarunuen ti makin-uneg ken makinruar a submerged arc welds.
Maibagay itidadakkel a diametro ken napuskol a didingkasapulan kadagiti nangato-presion a linia ti baul ken dagiti tubo ti panageksport iti baybay.
Dagiti gagangay nga espesipikasion ket mairaman ti naan-anay a-bagi nga UT ken/wenno RT, ken ti stress-relief a panagagas ti pudot kadagiti nadagsen a paset.

SSAW / SAWH (Espiral nga SAW): .

Nabukel manipud iti siklo iti helical nga anggulo ken na-welding iti agsumbangir babaen dagiti nailumlom a proseso ti arko.
Makaawis no sadino a dagiti dadakkel a diametro ken pannakausar ti coil ket napateg a drayber ti gastos.
Ti spiral weld seam ket mai-scan iti naan-anay a kaatiddog, kadawyan babaen ti UT ken, no kasapulan, RT.
Ti API 5L ket mangipalubos ti agpada nga awan ti panagdadait ken na-welding nga X65, ngem para kadagiti kaaduan a nangato-kapasidad nga onshore ken offshore a tubo ti serbisio, .na-welding nga X65ket kaykayat gapu ta mangitukon daytoy kadagiti dakdakkel a diametro, maulit-ulit a kalidad ti weld ken nasalisal a naikabil a gastos.

PSL1 vs PSL2 – Ania ti Agbalbaliw para iti X65

Ti "PSL1 / PSL2" a suffix iti X65 ket kangrunaan nga apektarannamapagtalkan ken pannakasurot, saan a ti kangrunaan a lebel ti pigsa. Ti SMYS ket isu met laeng, ngem ti PSL2 ket mangnayon kadagiti naing-inget a kasapulan para iti kimika, kinatibker, NDT ken dokumentasion.

Table 3 – X65 PSL1 vs PSL2 (napasimple): .

Aspeto	X65 nga PSL1	X65 nga PSL2
Kimdias	Dagiti limitasion ti Standard nga API 5L	Naing-inget a limitasion ti P/S, makontrol a linaon ti microalloy
Dagiti mekanikal a panagsubok	Dagiti panagsubok ti tensile	Tensile + mandatory impact tests iti napagnunumuan a temperatura
NDT	Weld seam NDT kas kasapulan	Napalawa a sakup ti NDT, naing-inget a panangawat iti depekto
Dokumentasion	Standard nga MTC	Detalyado nga MTC, masurot a pudot → plato/coil → tubo
Gagangay nga usaren	Sapasap a pannakayallatiw/panagtitipon	Dagiti kritikal a benneg incl. dagiti kangrunaan a panagballasiw ken dagiti paset ti serbisio iti baybay

Iti praktis, ti PSL1 ket masansan a maus-usar para iti nababbaba-risgo a panagurnong wenno kadagiti-a linia ti mula, bayat a ti PSL2 ket napili para kadagiti paset ti kangrunaan a linia, dagiti napateg a panagballasiw ken dagiti linia ti panageksport a mainaig kadagiti panagrang-ay iti aplaya.

Dimensional a Sakop ken Dagiti Panaganus

Ti X65 a na-welding a tubo ket mabalin a maorder iti dimensional a sakop a mangsaklaw kadagiti sistema ti panagurnong, dagiti atiddog-distansia a linia ti panagipatulod ken dagiti ruta ti panageksport iti baybay, nga addaan iti kapuskol ti diding a naikeddeng babaen ti akin-uneg a presion, akinruar a presion ken dagiti panagsukimat ti kinatalged.

Table 4 – Tipikal a dimensional a sakop para iti X65 a na-welding a tubo ti linia (indikatibo):

Banag	Sakop / Deskripsion
Diametro iti Ruar	Agarup. 1/2" – 48" (≈ 21.3 – 1219 mm) .
Kapuskol ti Diding	Agarup 3.2 – 40 mm, naikeddeng babaen dagiti kasapulan ti disenio
Kaatiddog	SRL 5–7 m, DRL 10–13 m, wenno proyekto-espesipiko a kaatiddog ti pannakaputed
OD Panaganus	Gagangay nga agarup ± 0.75–1.0 % (kada API 5L) .
WT Panaganus	Ti negatibo a panaganus ket kadawyan aginggana iti −12.5 % .
Kinalinteg	Masansan a limitado iti ~0.15 % ti dagup a kaatiddog

Paraserbisio iti baybay, dagiti espesipikasion ket mabalin a mainayon a mangkontrol ti obalidad ken dagiti lokal a heometriko a kinaimperpekto, gapu ta dagiti akinruar a presion, panagkurba ken dagiti karga ti panagikabil (S-lay, J-lay, reel-lay) ket nakarkaro ngem kadagiti gagangay nga onshore a linia. Mabalin a masuplayan dagiti murdong ti tubo kaspatad (PE) ., beveled (BE) nga .wenno addaan iti kostumbre a panagmakinilia tapno maipada kadagiti buckle arrestor, field-dagiti detalye ti panagkapet ti panagtipon wenno dagiti mekanikal a sistema ti konektor.

Inspeksion, Panangsubok ken Konsiderasion ti Serbisio iti Baybay

Ti plano ti kalidad para iti X65 ket gagangay a mangtipon ti hydrotesting, NDT ken mekanikal a panagsubok. Para kadagiti tubo a nadisenio para itiserbisio iti baybaywenno dagiti koridor iti asideg ti aplaya, dagiti isu met laeng a kita ti panagsubok ket maus-usar, ngem ti sakupda ken dagiti pagalagadan ti panangawat ket masansan a napinpintas.

Table 5 – Indikatibo a matris ti inspeksion (nga addaan iti offshore service focus):

Kategoria	X65 PSL1 Tubo nga	X65 PSL2 Tubo nga	Kanayonan a Pokus ti Serbisio iti Baybay*
Hydrostatic nga pagsubok	100 % ti tubo	100 % ti tubo	Ti presion ti subok a naitunos kadagiti tseke ti panagreggaay/stability
Ti panagdait ti panag-welding NDT	UT / RT / EC kada proseso & spec	Nalawlawa ti NDT scope, naing-inget ti panangawat	Ekstra nga atension kadagiti lugar ti panagbalbaliw ti girth weld
Bagi ti tubo NDT	Kas kasapulan ti API / kliyente	Masansan a napno-bagi nga UT para iti LSAW/SSAW	Nayonan ti panangipamaysa kadagiti lamination ken mid-wall flaws
Dagiti panagsubok ti tensile	Kada pudot / lote	Kada pudot / lote	–
Dagiti panagsubok ti epekto (CVN) .	Gagangay a saan a mandatory	Naited iti napagnunumuan a temperatura no sadino a naikeddeng	Nababbaba ti temperatura ti pagsubok para kadagiti nalamiis a ruta iti tukok ti baybay
DWTT	Gagangay a saan a naikeddeng	Opsional kada project spec	Nausar no sadino a kritikal ti panangkontrol iti pannakaburak para kadagiti atiddog a linia iti uneg ti baybay
Panagsukimat ti heometria/ovality	Basic straightness ken OD control	Naing-inget a geometriko a panaganus babaen ti panagtutunos	Ti obality ket mangsukimat para kadagiti reeling wenno nairut-radius bends
Panangsukimat iti kalupkop	Pagsubok ti bakasion / biswal kada spec	Pagsubok ti bakasion / biswal kada spec	Nainayon ti panangipamaysa iti bendability, adhesion ken water resistance

* "Ti kanayonan a pokus ti serbisio iti aplaya" ket manggupgop kadagiti gagangay a proyekto-espesipiko a panagpino para kadagiti linia iti uneg ti baybay wenno asideg ti aplaya.

Iti labes ti lamisaan, ti serbisio iti baybay gagangay a kalikagumanna ti napigpigsa a panangtengngel itiakinruar a pannakarunaw ken mekanikal a proteksion, Kas pangarigan:

Kualipikasion dagiti sistema ti akinruar a kalupkop iti sidong ti panagkurba bayat ti S-lay, J-lay wenno reel-lay.
Napaneknekan a pamay-an ti field joint coating a maibagay iti mainline coating.
Konkreto a timbang a kalupkop wenno manggas tapno maragpat ti on-baba a kinatalged.
Opsional a third-partido a panangsaksi (BV, DNV, SGS, kdpy.) para iti panagkalupkop ken mekanikal a panagsubok.

Ti tubo ti API 5L X65 para kadagitoy a proyekto ket mabalin a mapataud ken masubok babaen ti panagbantay ti maikatlo-partido tapno maipada kadagiti kodigo ti disenio iti baybay ken dagiti kasapulan ti QA/QC ti proyekto.

Dagiti Aplikasion ken Sakup ti Suplay ti Tubo ti Octal

Para iti adu nga operator, .X65ket maysa a praktikal a "workhorse" a grado apaman a ti kasapulan a presion, kaatiddog ti ruta ken kinapateg ti linia ket umakar iti labes ti comfort zone ti X52/X60, ngem ti proyekto ket kasapulanna pay laeng ti maipadto a kababalin ti panag-welding ken ti gastos ti pannakaipasdek. Dagiti gagangay nga aplikasion ket mairaman ti:

Atiddog-distansia a tubo ti panagipatulod ti krudo ken natural a gas
Dagiti linia ti panageksport iti baybay manipud kadagiti talon iti uneg ti baybay agingga kadagiti terminal iti igid ti baybay
Dagiti benneg ti panagdisso iti asideg ti baybay ken dagiti komplikado a ruta ti panagas-asideg
Dagiti rehional a luppo ti panagipatulod ti gas ken dagiti tubo ti estasion ti nangato-presion
Napili a flowline ken riser sections a sadiay ti X65 ket maibagay iti global system design

Kas maysa a proyekto-a naipangpangruna a suplayer, .Tubo ti Octalmabalin nga mangipaay ti tubo ti API 5L X65 iti PSL1 ken PSL2 nga addaan kadagiti pagpilian ti ERW, LSAW ken SSAW, a maitunos iti disenio ti ruta, diametro, kapuskol ti diding, sistema ti kalupkop ken sakup ti panagsubok, ken mabalin nga iyurnos ti panagsukimat ti maikatlo-partido no kiddaw tapno maitunos kadagiti kasapulan ti inhenieria ken QA/QC ti kliyente agpadpada iti serbisio iti baybay ken iti baybay.

FAQ ti FAQ

Q1: Ania ti nagdumaan ti API 5L X65 PSL1 ken PSL2 weld line pipe?

A1:Ti PSL2 ket agkasapulan ti naing-inget a panagtengngel ti kimika ken naing-inget a panagsubok/pannakasurot, isu a daytoy ket kadawyan a naikeddeng para kadagiti kritikal a tubo.

Q2: Kasano ti panagpili ti ERW vs LSAW vs SSAW para iti API 5L X65 weld line pipe?

A2:Pilien a naibatay iti kasapulan nga OD/kapuskol ti diding ken ti proyekto nga spec-ERW para kadagiti basbassit/tengnga a kadakkel, LSAW/SSAW para kadagiti dakdakkel a diametro ken napuspuskol a diding.

Q3: Ania dagiti dokumento ken pagsubok a rumbeng a kiddawek para iti API 5L X65 welded line pipe sakbay a gumatang?

A3:Kiddawen ti 3.1 MTC nga addaan iti heat number traceability, PSL level, CE/CEpcm, resulta ti NDT (UT/RT kas kasapulan), hydrotest, ken aniaman a sour-service requirements no mayaplikar
